기존 슬라이딩 캐리어의 적재 무게의 가중에 따른 파손에 대하여 내구성을 높이는데 도움을 주는 보강대입니다.

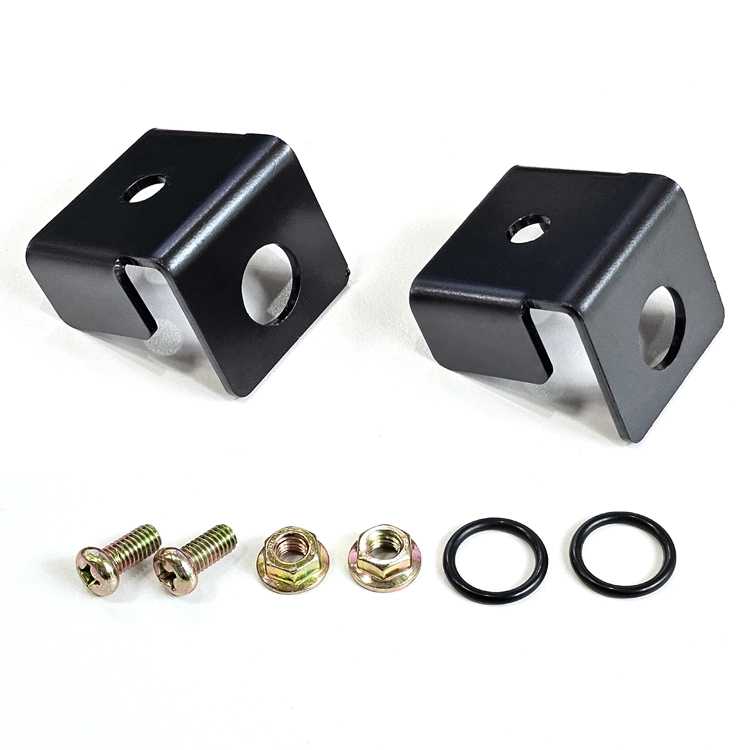

구성품 : 보강대x2 + 볼트x2 + 너트x2 + 오링x2
![[사외품] 버그만 스트리트 125EX 전용 슬라이딩 캐리어 보강대](https://cdn.imweb.me/upload/S201810155bc458fdaf30f/d116d8eba8dbd.png)
1. 작업 전 준비물
• 필요 공구: 소켓 렌치(깔깔이) 세트, 스패너/육각 렌치 세트(10mm, 12mm, 14mm 등)
• 기타: 풀림 방지제(록타이트 등), 순정 볼트 보관용 용기

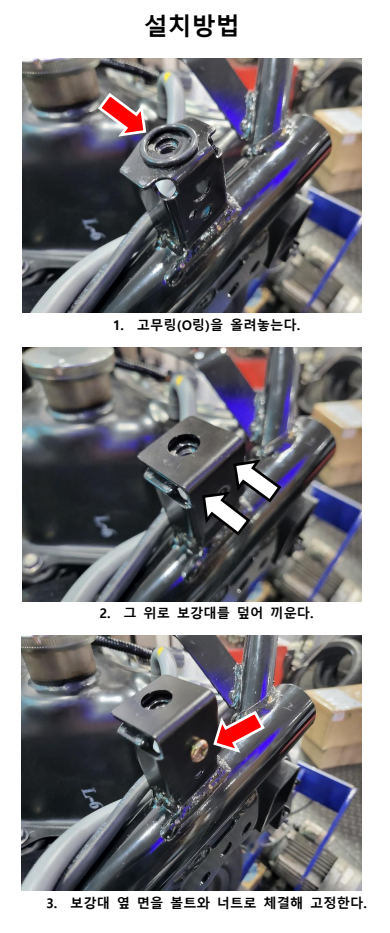

2. 장착 순서 및 방법
①. 순정 리어 그랩바(손잡이) 탈거
• 시트를 열고 순정 텐덤 그랩바를 고정하고 있는 볼트를 풀어 순정 손잡이(리어캐리어)를 제거합니다.
②. 하부 보강대(지제대) 위치 잡기 (가조립)
• 보강 브라켓을 차대(프레임) 및 스텝/차체 고정 부위에 맞춥니다.
**주의: 볼트를 처음부터 완전히 조이지 마시고, 유격 조율을 위해 손으로 부드럽게 돌아갈 정도로만 임시 체결(가조립)해 둡니다.
③. 슬라이딩 짐대 본체 올려 결합하기
• 손잡이를 탈거한 상부 차체 위치에 슬라이딩 짐대 베이스 판을 올립니다.
• 하부 보강대와 슬라이딩 짐대가 만나는 연결 브라켓 홀(구멍)을 맞춘 후, 동봉된 연장 볼트와 와셔, 너트로 짐대와 보강대를 연결합니다.
④. 수평 확인 및 최종 체결 (완전 고정)
• 짐대 전체의 수평 및 좌우 균형이 바르게 잡혔는지 확인합니다.
• 주행 중 진동으로 인한 풀림을 방지하기 위해 하부 보강대 차대 결합부 ➔ 보강대-짐대 연결부 ➔ 상부 차체 고정 볼트 순서로 볼트를 단단히 조여줍니다.
•(볼트 체결 시 록타이트 등 볼트 풀림 방지제를 살짝 발라주시면 더욱 안전합니다)
3. 안전 사용 주의사항
• 주행 시 고정 상태 유지: 짐에 적재물이 있거나 탑박스가 부착된 상태에서 짐대를 뒤로 완전히 뺀 채 주행하면 무게중심이 뒤로 쏠려 짐대 및 차대 파손의 위험이 있습니다.
주행 시에는 반드시 짐대를 운전석 쪽(앞쪽)으로 밀어 넣어 고정 장치를 잠근 후 운행해 주시기 바랍니다.
※ 본 제품은 국내 제조사가 개발한 상품으로 제품 보증은 제조사를 통해서 진행됩니다.
※ 스즈키 공식 매뉴얼에 따른 리어캐리어 적재하중 6kg을 초과하여 사용할 경우 함께 제공되는 보강대를 필수로 장착하셔야 합니다.
※ 보강대를 추가 장착하실 경우 기준 적재 하중보다 견고할 수 있으나, 화물 적재 방식에 따라 파손의 위험이 있으니 주의하시기 바랍니다.
※ 2024년 8월 22일 기준으로 슬라이딩 캐리어 제품에 보강대 기본 포함되어 판매됩니다.
